Rangkaian Power SUPPLY 5V

1. Tujuan

1.Untuk mengetahui cara pembuatan rangkaian power supply 5v pada proteus

2.Untuk memenuhi tugas Mata kuliah kimia

3.Dapat mensimulasikan Rangkaian power supply

4.Mengetahui prinsip kerja aplikasi power supply

2. Komponen

Di project ini komponen yang digunakan adalah :

• IC7805

Voltage Regulator atau Pengatur Tegangan adalah salah satu rangkaian yang sering dipakai dalam peralatan Elektronika. Fungsi Voltage Regulator adalah untuk mempertahankan atau memastikan Tegangan pada level tertentu secara otomatis. Artinya, Tegangan Output (Keluaran) DC pada Voltage Regulator tidak dipengaruhi oleh perubahan Tegangan Input (Masukan), Beban pada Output dan juga Suhu. Tegangan Stabil yang bebas dari segala gangguan seperti noise ataupun fluktuasi (naik turun) sangat dibutuhkan untuk mengoperasikan peralatan Elektronika terutama pada peralatan elektronika yang sifatnya digital seperti Mikro Controller ataupun Mikro Prosesor.
klik disini untuk mengetahui lebih jelas tentang IC7850

• LED warna merah

Menampilkan hasil dari rangkaian
klik disini untuk mengetahui tentang LED dan cara kerjanya

• Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.
klik disini untuk mengetahui cara menghitung resistor

• DIODA

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
klik disini untuk mengetahui lebih jelas tentang Dioda

• Kabel Jumper (Jumper cable)

Kabel jumper adalah kabel elektrik yang memiliki pin konektor di setiap ujungnya dan memungkinkanmu untuk menghubungkan dua komponen yang melibatkan Arduino tanpa memerlukan solder.Intinya kegunaan kabel jumper ini adalah sebagai konduktor listrik untuk menyambungkan rangkaian listrik.
klik disini untuk mengetahui lebih jelas tentang kabel jumper

• Bread Board / PCB

Papan sirkuit cetak (bahasa Inggris: printed circuit board atau PCB) adalah sebuah papan yang penuh dengan sirkuit dari logam yang menghubungkan komponen elektronik yang berbeda jenis maupun sama satu sama lain tanpa kabel.
klik disini untuk mengetahui lebih jelas tentang PCB

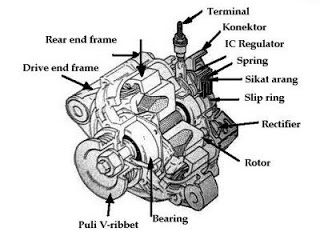

• Alternator

Alternator berfungsi untuk mengubah energi mekanis yang didapatkan dari
mesin tenaga listrik, menghasilkan arus bolak-balik, alternator memsuplai kebutuhan listrik pada mobil sewaktu mesin hidup. Tetapi apabila jumlah pemakaian listrik lebih besar daripada yang dihasilkan alternator, maka baterai lkut memikul beban kelistrikan tersebut.

klik disini untuk mengetahui lebih jelas tentang Arduino

• Capacitor

Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai "kapasitor", tetapi kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia "condensatore", bahasa Prancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.

• Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.

 Lambang kondensator (mempunyai kutub) pada skema elektronika.

• Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju.

 Lambang kapasitor (tidak mempunyai kutub) pada skema elektronika.

Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).

klik disini untuk mengetahui lebih jelas tentang capacitor

3.Dasar Teori

Power Supply adalah sebagai alat atau perangkat keras yang mampu menyuplai tenaga atau tegangan listrik secara langsung dari sumber tegangan listrik ke tegangan listrik yang lainnya atau dapat dikatakan sebagai alat bantu konverter tegangan listrik pada alat elektronik , yang dapat mengubah tegangan listrik yang memiliki arus AC ke arus DC

Yang pada dasarnya Power Supply adalah sebuah jenis adaptor. Adaptor adalah sebuah rangkaian yang berguna untuk mengubah tegangan AC (bolak-balik) yang tinggi menjadi tegangan DC (searah) yang rendah. Adaptor merupakan sebuah alternatif pengganti dari tegangan DC (seperti ; baterai dan Aki), karena penggunaan tegangan AC lebih lama dan setiap orang dapat menggunakannya asalkan ada aliran listrik di tempat tersebut.                                                                             Adaptor juga banyak di gunakan dalam alat sebagai catu daya, layaknya amplifier, radio, pesawat televisi mini dan perangkat elektronik lainnya. Perangkat elektronik Adaptor sangatlah mudah untuk dibuat karena banyak dari komponennya yang dijual di pasaran.

Macam-macam Adaptor

1. Adaptor DC Converter                                                                                            Adaptor DC Converter adalah sebuah adaptor yang dapat merubah tegangan DC yang besar menjadi tegangan DC yang kecil.  Misalnya : Dari tegangan 12v menjadi tegangan 6v.
2. Adaptor Step Up dan Step Down.                                                                           Adaptor Step Up adalah sebuah adaptor yang dapat merubah tegangan AC yang kecil menjadi tegangan AC yang besar. Misalnya : Dari Tegangan 110v menjadi tegangan 220v. Sedangkan Adaptor Step Down adalah adaptor yang dapat merubah tegangan AC yang besar menjadi tegangan AC yang kecil. Misalnya : Dari tegangan 220v menjadi tegangan 110v.
3. Adaptor Inverter                                                                                                       Adaptor Inverter adalah adaptor yang dapat merubah tegangan DC yang kecil menjadi tegangan AC yang besar. Misalnya : Dari tegangan 12v DC menjadi 220v AC.
4. Adaptor Power Supply, adalah adaptor yang dapat merubah tegangan listrik AC yang besar menjadi tegangan DC yang kecil. Misalnya : Dari tegangan 220v AC menjadi tegangan 6v, 10v, atau 12v DC.

Adaptor Power Supply atau Power Supply dibuat untuk menggantikan fungsi baterai atau aki agar lebih ekonomis. Power Supply ada yang dibuat sendiri, tetapi ada yang dibuat dijadikan satu dengan rangkaian lain. Misalnya dengan rangkaian Radio Tape, Televisi, Komputer dan lain-lain.

Jenis Power Supply

A. Power Supply jenis AT

                Power supply yang memiliki kabel power yang dihubungkan ke motherboard terpisah menjadi dua konektor power (P8 dan P9). Kabel yang berwarna hitam dari konektor P8 dan P9 harus bertemu di tengah jika disatukan.

Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komputer, kita harus menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II. Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT.

B. Power Supply jenis ATX

                Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini. Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX menggunakan tombol untuk mengirimkan sinyal ke motherboard seperti tombol power pada keyboard.

Power supply diharapkan dapat melakukan fungsi berikut ini :

• Ø  Rectification : konversi input listrik AC menjadi DC
• Ø  Voltage Transformation : memberikan keluaran tegangan / voltage DC yang sesuai dengan yang dibutuhkan
• Ø  Filtering : menghasilkan arus listrik DC yang lebih "bersih", bebas dari ripple ataupun noise listrik yang lainPutu Nopa G./ D41110009 (Teknik Elektro- UNHAS)
• Ø  Regulation : mengendalikan tegangan keluaran agar tetap terjaga, tergantung padatingkatan yang diinginkan, beban daya, dan perubahan kenaikan temperatur kerja juga toleransi perubahan tegangan daya input
• Ø  Isolation : memisahkan secara elektrik output yang dihasilkan dari sumber input
• Ø  Protection : mencegah lonjakan tegangan listrik (jika terjadi), sehingga tidak terjadi pada output, biasanya dengan tersedianya sekering untuk auto shutdown jika hal terjadi. Idealnya, sebuah power supply dapat menghasilkan output yang bersih, dengan tegangan output yang konstan terjaga dengan tingkat toleransi dari tegangan input, beban daya, juga suhu kerja, dengan tingkat konversi efisiensi 100% Konversi AC ke DC

 4.Prinsip Rangkaian

 Kerja DC Power Supply (Adaptor)

Berikut ini adalah penjelasan singkat tentang prinsip kerja DC Power Supply (Adaptor) pada masing-masing blok berdasarkan Diagram blok diatas.

Transformator (Transformer/Trafo)

Transformator (Transformer) atau disingkat dengan Trafo yang digunakan untuk DC Power supply adalah Transformer jenis Step-down yang berfungsi untuk menurunkan tegangan listrik sesuai dengan kebutuhan komponen Elektronika yang terdapat pada rangkaian adaptor (DC Power Supply). Transformator bekerja berdasarkan prinsip Induksi elektromagnetik yang terdiri dari 2 bagian utama yang berbentuk lilitan yaitu lilitan Primer dan lilitan Sekunder. Lilitan Primer merupakan Input dari pada Transformator sedangkan Output-nya adalah pada lilitan sekunder. Meskipun tegangan telah diturunkan, Output dari Transformator masih berbentuk arus bolak-balik (arus AC) yang harus diproses selanjutnya.

Rectifier (Penyearah Gelombang)

Rectifier atau penyearah gelombang adalah rangkaian Elektronika dalam Power Supply (catu daya) yang berfungsi untuk mengubah gelombang AC menjadi gelombang DC setelah tegangannya diturunkan oleh Transformator Step down. Rangkaian Rectifier biasanya terdiri dari komponen Dioda. Terdapat 2 jenis rangkaian Rectifier dalam Power Supply yaitu “Half Wave Rectifier” yang hanya terdiri dari 1 komponen Dioda dan “Full Wave Rectifier” yang terdiri dari 2 atau 4 komponen dioda.

Filter (Penyaring)

Dalam rangkaian Power supply (Adaptor), Filter digunakan untuk meratakan sinyal arus yang keluar dari Rectifier. Filter ini biasanya terdiri dari komponen Kapasitor (Kondensator) yang berjenis Elektrolit atau ELCO (Electrolyte Capacitor).

Voltage Regulator (Pengatur Tegangan)

Untuk menghasilkan Tegangan dan Arus DC (arus searah) yang tetap dan stabil, diperlukan Voltage Regulator yang berfungsi untuk mengatur tegangan sehingga tegangan Output tidak dipengaruhi oleh suhu, arus beban dan juga tegangan input yang berasal Output Filter. Voltage Regulator pada umumnya terdiri dari Dioda Zener, Transistor atau IC (Integrated Circuit).

Pada DC Power Supply yang canggih, biasanya Voltage Regulator juga dilengkapi dengan Short Circuit Protection (perlindungan atas hubung singkat), Current Limiting (Pembatas Arus) ataupun Over Voltage Protection (perlindungan atas kelebihan tegangan).

5.Langkah Percobaan[back]

Step 1:SUSUN KOMPONEN

Susunan rangkaian bisa dilakukan sesuai keinginan anda tidak harus sama persis seperti susunan saya, ini hanya untuk memudahkan proses penyambungan rangkaian

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Setelah selesai merangkai sebelum kita coba ada baiknya kita lakukan simulasi terlebih dahulu pada proteus untuk memastikan rangkaian yang kita buat benar. Buat rangkaian proteus sesuai gambar diatas

6.Gambar Rangkaian

7.Video Simulasi

8. Link Download

download video di sini
download file rangkaian di sini
download datasheet Power Supply di sini
download html di sini
