1. Tujuan[Kembali]
- Mengetahui definisi PSpice Windows
- Mengetahui berbagai komponen pada PSpice Windows
- Mensimulasikan rangkaian pada Pspice Winwos
a. Function Generator
 |
| Function Generator |
Function Generator adalah alat ukur elektronik yang dapat membangkitkan gelombang dalam bentuk sinus, persegi empat dan bentuk gelombang lainnya sesuai dengan kebutuhan. Alat ini juga dapat menghasilkan frekuensi tertentu sesuai dengan kebutuhan.
b. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.
c. Resistor
 | |
| Resistor |
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Resistor di pasaran
d. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Secara umum transistor dapat digolongkan menjadi dua keluarga besar yaitu Transistor Bipolar dan Transistor Efek Medan. Transistor yang digunakan adalah 2N4401.
e. Kapasitor
 |
| Kapasitor |
Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor mempunyai satuan Farad dari nama Michael Faraday.
Kapasitor di pasaran
 |
| Osiloskop |
Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
g. Baterai
Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.
3. Dasar Teori[Kembali]
Konfigurasi Tegangan-Pembagi JFET
JFET J2N3819 diperoleh dari perpustakaan EVAL.slb dan, melalui
Edit-Model-Edit Model Instance (Teks), Vto diatur ke 6V dan Beta, seperti yang didefinisikan oleh
Ikon simulasi (latar belakang kuning dengan dua bentuk gelombang) dan membersihkan
Penampil Pesan, layar PSpiceAD akan menghasilkan Gbr. 6.62. Arus drain yang dihasilkan adalah 4,231 mA dibandingkan dengan level terhitung 4,24 mA, dan VGS adalah 3,504 V
5.077 V 1.573 V versus nilai terhitung 1,56 V—kedua perbandingan yang sangat baik.
Kombinasi Jaringan
Selanjutnya, hasil dari Contoh 6.13 dengan transistor dan JFET akan diverifikasi.
Untuk transistor, Model harus diubah agar memiliki Bf (beta) 180 agar sesuai dengan
Misalnya, dan untuk JFET, Vto harus disetel ke 6V dan Beta ke 0,333 mA / V2
. Itu
hasil yang muncul pada Gambar 6.63 sekali lagi merupakan perbandingan yang sangat baik dengan solusi tulisan tangan. VD adalah 11.44 V dibandingkan dengan 11.07 V, VC adalah 7.138 V dibandingkan dengan 7.32 V,
dan VGS adalah 3,758 V dibandingkan dengan 3,7 V.
Pwenyempurnaan MOSFET
Selanjutnya, prosedur analisis Pasal 6.6 akan diverifikasi menggunakan IRF150
moSFET tipe-n-channel enhancement ditemukan di pustaka EVAL.slb. Pertama, karakteristik perangkat akan diperoleh dengan membangun jaringan Gbr. 6.64.Mengklik ikon Analisis Pengaturan (dengan bilah biru di bagian atas di sebelah kiri
sudut layar), DC Sweep dipilih untuk mendapatkan kotak dialog DC Sweep.
Voltase Source dipilih sebagai Swept Var. Type, dan Linear dipilih untuk Sweep
Jenis. Karena hanya satu kurva yang akan diperoleh, tidak perlu Untuk Nested Sweep.
Tegangan tegangan-drain VDD akan tetap pada nilai 9 V (sekitar tiga kali
nilai ambang batas (Vto) sebesar 2,831 V), sedangkan VGS tegangan gate-to-source, yang dalam hal ini adalah VGG, akan disapu dari 0 hingga 10 V. Oleh karena itu, Nama adalah VGG dan
Mulai Nilai 0V, Nilai Akhir 10V, dan Kenaikan 0.01V. Setelah OK diikuti
dengan Menutup Pengaturan Analisis, analisis dapat dilakukan melalui ikon Analisis. Jika Secara otomatis menjalankan Probe setelah simulasi dipilih di bawah Probe
Opsi Pengaturan Analisis, layar OrCAD-MicroSim Probe akan menghasilkan, dengan
sumbu horizontal muncul dengan VGG sebagai variabel dan berkisar antara 0 hingga 10 V.
Berikutnya, kotak dialog Tambahkan Jejak bisa diperoleh dengan mengklik ikon Jejak (merah
pola runcing pada sumbu) dan ID(M1) yang dipilih untuk memperoleh arus drain versus
tegangan gerbang-ke-sumber. Klik OK, dan karakteristik akan muncul di layar.
Untuk memperluas skala plot yang dihasilkan ke 20 V, cukup pilih Plot diikuti dengan Pengaturan XAxis dan atur rentang Yang Ditentukan Pengguna ke 0 hingga 20 V. Setelah OK lain, dan
plot Fig. 6.65 akan menghasilkan, mengungkapkan perangkat yang agak tinggi saat ini. ID label
dan VGS ditambahkan menggunakan ikon Label Teks dengan huruf A, B, dan C. Tje
baris beban yang digambar dengan tangan akan dijelaskan dalam paragraf untuk diikuti.
Jaringan Gbr. 6.66 kemudian didirikan untuk menyediakan garis beban yang
dari ID sama dengan 20 V/0.4 Ω 50 A ke VGS VGG 20 V seperti yang ditunjukkan di Fig.
6.65. Simulasi menghasilkan level yang ditunjukkan, yang cocok dengan larutan Gbr. 6.65.
4. Prinsip Kerja [Kembali]
Rangkaian pertama yang disimulasikan menggunakan AC input berupa function generator dan AC output berupa osiloskop. Komponen-komponen lainnya adalah resistor, power, kapasitor, tranasitor, ground. Arus mengalir dari function generator lalu melewati kapasitor, resistor, dan tranasistor. Channel A pada osiloskop dihubungkan ke input dan channel B ke output, ketika osiloskop dijalankan maka akan terbentuk gelombang input dan output. Rangkaian kedua yang disimulasikan adalah Design of a Current-Gain-Stabilized (Beta-Independent) Circuit. Prinsip kerjanya hampir sama dengan rangkaian pertama. Komponen yang dibutuhkan adalah baterai, osiloskop, transistor NPN, resistor, ground, dan kapasitor. AC input digunakan function generator dan AC output digunakan osiloskop. Sinyal mengalir dari AC input yaitu function generator lalu melewati kapasitor, resistor, dan transistor. Channel A pada osiloskop dihubungkan ke input, dan channel B pada osiloskop dihubungkan ke output. Karena design operation mengutamakan mencari nilai yang belum diketahui, maka simulasi rangkaian ini hanya memperlihatkan bentuk sinyalnya.
gambar rangkaian 4.47

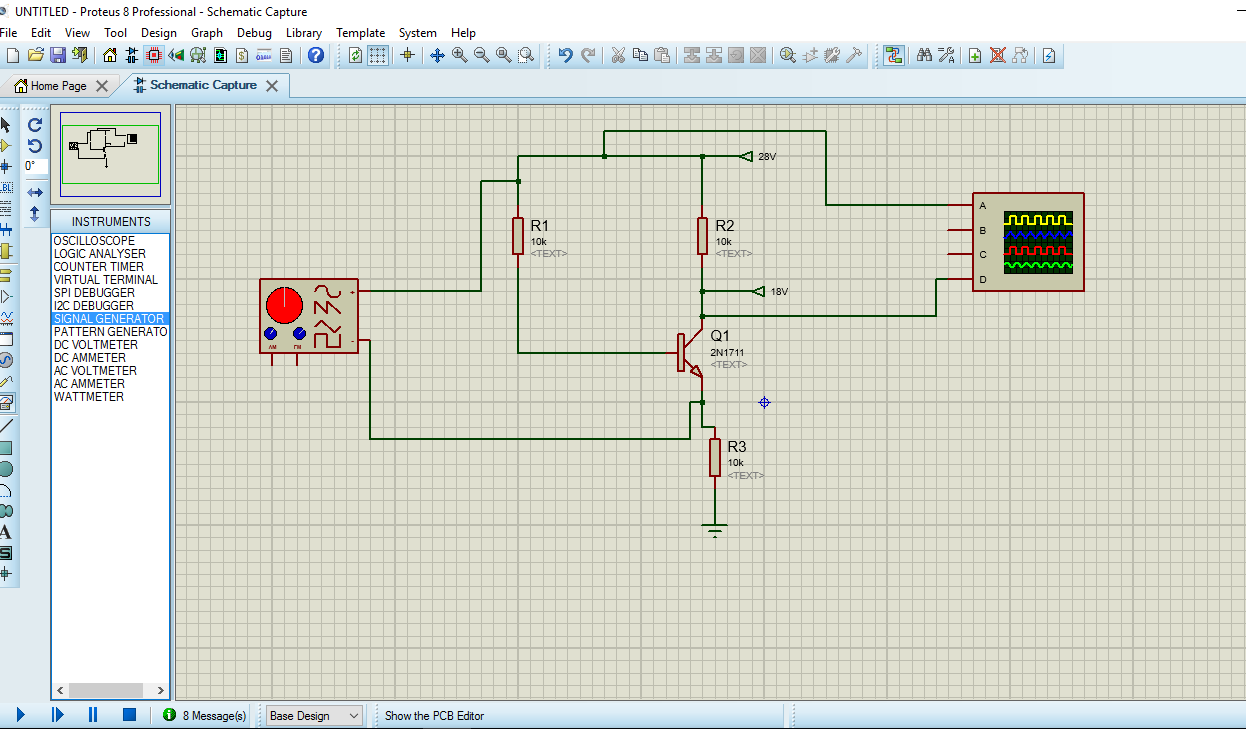

gambar rangkaian 4.49
gambar rangkaian 4.50
gambar rangkaian 4.48
gambar rangkaian 4.51
6. Video[Kembali]
simulasi rangkaian 4.47
simulasi rangkaian 4.49
simulasi rangkaian 4.48
simulasi rangkaian 4.50
simulasi rangkaian 4.51
7. Link Download[Kembali]
Download Video Simulasi 4.47 klik disini
Download Video Simulasi 4.48 klik disini
Download Video Simulasi 4.49 klik disini
Download Video Simulasi 4.50 klik disini
Download Video Simulasi 4.51 klik disini
Download Simulasi Rangkaian 4.47 klik disini
Download Simulasi Rangkaian 4.48 klik disini
Download Simulasi Rangkaian 4.49 klik disini
Download Simulasi Rangkaian 4.50 klik disini
Download Simulasi Rangkaian 4.51 klik disini
Download Datasheet Transistor 2N4401 klik disini
Download HTML klik disini
