1. TUJUAN[Kembali]

Dapat mengetahui dan memahami konstruksi JFETs
Dapat mengetahui dan memahami karakteristik JFETs
Dapat membuat rangkaian sederhana dengan channel JFETs.

2. ALAT DAN BAHAN[Kembali]

3. DASAR TEORI[Kembali]

Seperti yang ditunjukkan sebelumnya, JFET adalah perangkat tiga terminal dengan satu terminal yang mampu mengendalikan arus antara dua lainnya. Dalam pembahasan kita tentang transistor BJT transistor npn digunakan melalui bagian utama dari analisis dan desain bagian, dengan bagian yang dikhususkan untuk dampak menggunakan transistor pnp. Untuk JFET transistor perangkat n-channel akan muncul sebagai perangkat menonjol, dengan paragraf dan bagian yang dikhususkan untuk dampak penggunaan JFET saluran-p.

Konstruksi dasar JFET n-channel ditunjukkan pada Gambar 5.2. Perhatikan bahwa bagian utama dari struktur adalah material tipe-n yang membentuk saluran antara lapisan tertanam dari bahan tipe-p. Bagian atas saluran tipe-n dihubungkan melalui kontak ohmik ke terminal disebut sebagai saluran (D), sedangkan ujung bawah bahan yang sama dihubungkan melalui kontak ohmik ke terminal yang disebut sumber). Dua material tipe-p dihubungkan bersama dan ke gerbang (G) terminal. Intinya, oleh karena itu, saluran dan sumber terhubung ke ujung saluran tipe-n dan gerbang ke dua lapisan material tipe-p. Dengan tidak adanya setiap potensi yang diterapkan JFET memiliki dua persimpangan p-n dalam kondisi tanpa bias. Itu Hasilnya adalah daerah penipisan di setiap persimpangan seperti yang ditunjukkan pada Gambar 5.2 yang menyerupai wilayah yang sama dari dioda dalam kondisi tanpa bias. Ingat juga bahwa daerah penipisan adalah wilayah itu tidak memiliki operator gratis dan karena itu tidak dapat mendukung konduksi melalui wilayah.

Gambar 5.2 Efek medan persimpangan transistor (JFET).

Analoginya jarang sempurna dan terkadang bisa menyesatkan, tetapi analogi air pada Gambar 5.3 memberikan pengertian untuk kontrol JFET di terminal gerbang dan kesesuaian terminologi yang diterapkan ke terminal perangkat. Sumber Tekanan air dapat diibaratkan tegangan yang diberikan dari saluran ke sumber yang diinginkan membentuk aliran air (elektron) dari keran (sumber). "Gerbang", melalui sinyal yang diterapkan (potensial), mengontrol aliran air (mengisi) ke "drain." Tiriskan dan terminal sumber berada di ujung yang berlawanan dari saluran-n seperti yang ditunjukkan pada Gambar 5.2 karena terminologi didefinisikan untuk aliran elektron.

Gambar 5.3 Analogi air untuk mekanisme kontrol JFET

VGS = 0 V, VDS Some Positive Value

Pada Gambar 5.4, tegangan positif VDS telah diterapkan melintasi saluran dan gerbang telah terhubung langsung ke sumber untuk membentuk kondisi VGS 0 V. The Hasilnya adalah gerbang dan terminal sumber pada potensi yang sama dan daerah penipisan di ujung rendah dari setiap bahan-p mirip dengan distribusi kondisi tanpa bias pada Gambar. 5.2. Saat tegangan VDD (VDS) diterapkan, elektron akan tertarik terminal pembuangan, menetapkan ID arus konvensional dengan arah yang ditentukan dari Gambar 5.4. Jalur aliran muatan dengan jelas mengungkapkan arus drain dan sumber setara (ID IS). Di bawah kondisi yang tampak pada Gambar 5.4, aliran muatan relatif tidak dibatasi dan hanya dibatasi oleh resistensi antara n-channel tiriskan dan sumber.

Gambar 5.4 JFET di VGS = 0 V dan VDS >0 V.

Penting untuk dicatat bahwa daerah penipisan lebih lebar di dekat bagian atas kedua material tipe. Alasan perubahan lebar wilayah paling baik dijelaskan melalui bantuan Gambar 5.5. Dengan asumsi resistansi seragam di saluran-n, resistansi saluran dapat dipecah menjadi divisi-divisi yang tampak pada Gambar 5.5. Itu ID saat ini akan menetapkan level tegangan melalui saluran seperti yang ditunjukkan pada sosok yang sama. Hasilnya adalah bahwa daerah atas dari bahan tipe-p akan dibalik sekitar 1,5 V, dengan daerah yang lebih rendah hanya bias balik sebesar 0,5 V. Pembahasan tentang operasi dioda bahwa semakin besar bias balik yang diterapkan, maka memperluas wilayah penipisan — maka distribusi wilayah penipisan seperti yang ditunjukkan pada Gambar 5.5. Fakta bahwa persimpangan p-n bias-balik untuk panjang saluran menghasilkan arus gerbang nol ampere seperti yang ditunjukkan pada gambar yang sama. Faktanya bahwa IG 0 A merupakan karakteristik penting JFET.

Gambar 5.5 Memvariasikan bias balik

potensi melintasi persimpangan p-n

dari JFET n-channel.

Ketika tegangan VDS dinaikkan dari 0 menjadi beberapa volt, arus akan meningkat ditentukan oleh hukum Ohm dan plot ID versus VDS akan muncul seperti yang ditunjukkan pada Gambar. 5.6. Keteraturan plot menunjukkan bahwa untuk wilayah dengan nilai yang rendah VDS, resistansi pada dasarnya konstan. Saat VDS meningkat dan mendekati suatu level disebut sebagai VP pada Gambar 5.6, daerah penipisan Gambar 5.4 akan melebar, menyebabkan pengurangan yang nyata pada lebar saluran. Jalur konduksi yang berkurang menyebabkan resistensi terhadap kenaikan dan kurva pada grafik Gambar 5.6 terjadi. Semakin horizontal kurva, semakin tinggi resistansi, menunjukkan bahwa resistansi mendekati ohm "tak terbatas" di wilayah horizontal. Jika VDS dinaikkan ke level di mana

tampak bahwa dua daerah penipisan akan "menyentuh" seperti yang ditunjukkan pada Gambar 5.7, kondisi yang disebut pinch-off akan terjadi. Tingkat VDS yang menetapkan kondisi ini disebut sebagai tegangan pinch-off dan dilambangkan dengan VP seperti yang ditunjukkan pada Gambar.

5.6. Pada kenyataannya, istilah pinch-off adalah istilah yang keliru karena menunjukkan ID saat ini

terjepit dan turun ke 0 A. Seperti yang ditunjukkan pada Gambar 5.6, bagaimanapun, ini hampir tidak

case - ID mempertahankan tingkat saturasi yang didefinisikan sebagai IDSS pada Gambar 5.6. Pada kenyataannya sangat saluran kecil masih ada, dengan arus dengan kepadatan yang sangat tinggi. Fakta bahwa ID melakukannya tidak jatuh saat pinch-off dan mempertahankan tingkat saturasi yang ditunjukkan pada Gambar 5.6 diverifikasi oleh fakta berikut: Tidak adanya arus drain akan menghilangkan kemungkinan level potensial yang berbeda melalui material saluran-n untuk menetapkan berbagai tingkat bias balik di sepanjang persimpangan p-n. Hasilnya adalah kerugian distribusi wilayah penipisan yang menyebabkan pinch-off di tempat pertama.

Gambar 5.6 Gambar 5.7

ID versus VDS untuk VGS 0 V Pinch-off (VGS = 0 V, VDS = VP)

Saat VDS ditingkatkan melampaui VP, wilayah pertemuan dekat antara keduanya daerah penipisan akan bertambah panjangnya di sepanjang saluran, tetapi tingkat ID tetap pada dasarnya sama. Intinya, oleh karena itu, begitu VDS VP JFET memiliki karakteristik sumber arus. Seperti yang ditunjukkan pada Gambar 5.8, arus diperbaiki di ID IDSS, tetapi tegangan VDS (untuk level VP) ditentukan oleh beban yang diterapkan.

Pilihan notasi IDSS berasal dari fakta bahwa itu adalah Drain-to-Source arus dengan koneksi hubung singkat dari gerbang ke sumber. Saat kami terus menyelidiki karakteristik perangkat, kami akan menemukan bahwa:

IDSS is the maximum drain current for a JFET and is defined by the conditions
VGS = 0 V and VDS > |VP|.

Perhatikan pada Gambar 5.6 bahwa VGS 0 V untuk seluruh panjang kurva. Beberapa berikutnya paragraf akan menjelaskan bagaimana karakteristik Gambar 5.6 dipengaruhi oleh perubahan di level VGS.

VGS < 0 V

Gambar 5.8 Sumber saat ini

setara untuk VGS 0 V,

VDS VP.

Tegangan dari gerbang ke sumber, dilambangkan dengan VGS, adalah tegangan pengontrol JFET.

Sama seperti berbagai kurva untuk IC versus VCE yang ditetapkan untuk berbagai tingkat IB transistor BJT, kurva ID versus VDS untuk berbagai level VGS dapat dikembangkan untuk JFET. Untuk perangkat n-channel pengontrol tegangan VGS dibuat lebih dan lebih negatif dari level VGS 0 V. Dengan kata lain, terminal gerbang akan diatur di tingkat potensial yang lebih rendah dan lebih rendah dibandingkan dengan sumbernya.

Gambar 5.9 Penerapan

tegangan negatif ke gerbang a

JFET.

Gambar 5.10 Karakteristik n-Channel JFET

dengan IDSS = 8 mA dan VP = 4 V

Dalam Gambar 5.9, tegangan negatif 1 V telah diterapkan antara gerbang dan terminal sumber untuk VDS level rendah. Pengaruh VGS bias negatif yang diterapkan adalah untuk menetapkan daerah penipisan yang serupa dengan yang diperoleh dengan VGS 0 V tetapi lebih rendah tingkat VDS. Oleh karena itu, hasil dari penerapan bias negatif pada gerbang akan tercapai tingkat saturasi di tingkat yang lebih rendah dari VDS seperti yang ditunjukkan pada Gambar 5.10 untuk VGS 1 V. Tingkat kejenuhan yang dihasilkan untuk ID telah berkurang dan pada kenyataannya akan terus menurun karena VGS dibuat semakin negatif. Perhatikan juga pada Gambar 5.10 bagaimana tegangan pinchoff terus turun secara parabola karena VGS menjadi semakin banyak. negatif. Akhirnya, VGS saat VGS VP akan cukup negatif untuk dibangun tingkat saturasi yang pada dasarnya 0 mA, dan untuk semua keperluan praktis perangkat telah "dimatikan". Singkatnya :

Tingkat VGS yang menghasilkan ID = 0 mA ditentukan oleh VGS = VP, dengan VP
menjadi tegangan negatif untuk perangkat saluran-n dan tegangan positif untuk
JFET saluran-p.

Pada sebagian besar lembar spesifikasi, tegangan pinch-off ditetapkan sebagai VGS (mati) daripada VP. Lembar spesifikasi akan ditinjau nanti di bab saat primer elemen perhatian telah diperkenalkan. Wilayah di sebelah kanan pinch-off lokus Gambar 5.10 adalah wilayah yang biasanya digunakan dalam penguat linier (penguat dengan distorsi minimum dari sinyal yang diterapkan) dan biasanya disebut sebagai arus konstan, saturasi, atau wilayah amplifikasi linier.

Voltage-Controlled Resistor

Daerah di sebelah kiri lokus pinch-off pada Gambar 5.10 disebut sebagai ohmik atau wilayah resistansi yang dikontrol tegangan. Di wilayah ini JFET sebenarnya dapat digunakan sebagai resistor variabel (mungkin untuk sistem kontrol penguatan otomatis) yang resistansi dikendalikan oleh tegangan gerbang-ke-sumber yang diterapkan. Perhatikan pada Gambar 5.10 bahwa kemiringan setiap kurva dan oleh karena itu resistansi perangkat antara saluran dan sumber untuk VDS VP adalah fungsi dari tegangan VGS. Saat VGS menjadi lebih dan lebih negatif, kemiringan setiap kurva menjadi semakin horizontal, sesuai dengan peningkatan level resistensi. Persamaan berikut akan memberikan perkiraan pertama yang baik ke level resistansi dalam hal tegangan yang diberikan VGS.

Pers (5.1)

Dimana ro adalah resistensi dengan VGS 0 V dan rd resistensi pada tingkat tertentu dari VGS. Untuk JFET n-channel dengan ro sama dengan 10 k (VGS 0 V, VP 6 V), Persamaan. (5.1) akan menghasilkan 40 k pada VGS 3 V.

Perangkat p-Channel

JFET saluran-p dibangun dengan cara yang persis sama seperti perangkat saluran-n pada Gambar 5.2, tetapi dengan pembalikan bahan jenis-p dan n seperti yang ditunjukkan pada Gambar 5.11.

Gambar 5.11 p-Channel JFET

Arah arus yang ditentukan dibalik, seperti polaritas aktual untuk tegangan VGS dan VDS. Untuk perangkat saluran-p, saluran akan dibatasi dengan meningkatkan tegangan positif dari gerbang ke sumber dan notasi subskrip ganda untuk VDS akan menghasilkan tegangan negatif untuk VDS pada karakteristik Gambar 5.12, yang memiliki IDSS sebesar 6 mA dan tegangan pinch-off VGS 6 V. Jangan biarkan minus Tanda-tanda VDS membingungkan Anda. Mereka hanya menunjukkan bahwa sumbernya memiliki potensi yang lebih tinggi daripada saluran pembuangan.

Gambar 5.12 Karakteristik p-Channel JFET dengan IDSS = 6 mA dan VP = 6 V

Perhatikan pada tingkat VDS yang tinggi bahwa kurva tiba-tiba naik ke tingkat yang tampaknya tidak dibatasi. Kenaikan vertikal merupakan indikasi bahwa telah terjadi breakdown dan arus melalui saluran (dalam arah yang sama seperti biasanya) sekarang dibatasi hanya oleh sirkuit eksternal. Meskipun tidak muncul pada Gambar 5.10 untuk perangkat saluran-n, hal itu terjadi untuk perangkat saluran-n jika tegangan yang cukup diterapkan. Wilayah ini dapat dihindari jika level VDSmax dicatat pada spesifikasi lembar dan desainnya sedemikian rupa sehingga tingkat VDS yang sebenarnya kurang dari nilai ini untuk semua nilai VGS.

Symbols

Simbol grafik untuk JFET saluran-n dan saluran-p disediakan pada Gambar 5.13. Perhatikan bahwa panah menunjuk ke dalam perangkat saluran-n dari Gambar 5.13a untuk mewakili arah aliran IG jika p-n junction bias maju. Untuk perangkat p-channel (Gbr. 5.13b) satu-satunya perbedaan dalam simbol adalah arah panah.

Gambar 5.13 JFET symbols: (a)

n-channel; (b) p-channel

Ringkasan

Sejumlah parameter dan hubungan penting diperkenalkan di bagian ini. Beberapa yang akan sering muncul dalam analisis untuk mengikuti bab ini dan selanjutnya untuk JFET n-channel meliputi yang berikut ini:

Arus maksimum didefinisikan sebagai IDSS dan terjadi ketika VGS 0 V dan VDS | VP | seperti yang ditunjukkan pada Gambar 5.14a. Untuk tegangan gerbang-ke-sumber, VGS kurang dari (lebih negatif dari) pinch-off tingkat, arus drain adalah 0 A (ID 0 A) seperti yang terlihat pada Gambar. 5.14b. Untuk semua level VGS antara 0 V dan level pinch-off, ID saat ini akan kisaran antara IDSS dan 0 A, masing-masing, seperti yang ditinjau oleh Gambar. 5.14c. Untuk JFET p-channel, daftar serupa dapat dikembangkan

Gambar 5.14 (a) VGS = 0 V, ID = IDSS;

(b) batas waktu (ID = 0 A) VGS kurang dari level pinch-off;

untuk VGS kurang dari atau sama dengan 0 V.

dan lebih besar dari pinch-off

tingkat.

4. PERCOBAAN[Kembali]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2: RANGKAI KOMPONEN

Step 3: MULAI SIMULASI PADA PROTEUS

Step 4: AMATI RANGKAIAN YANG DIBUAT

B. Rangkaian Simulasi

Foto Rangkaian

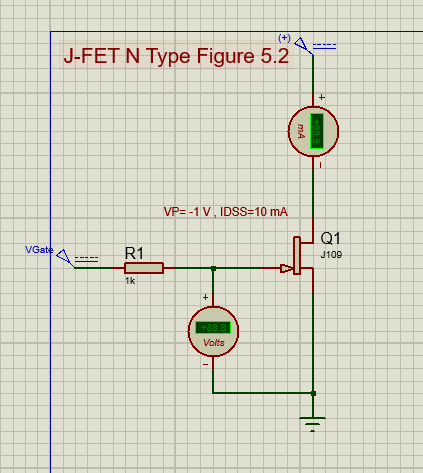

Gambar 5.2

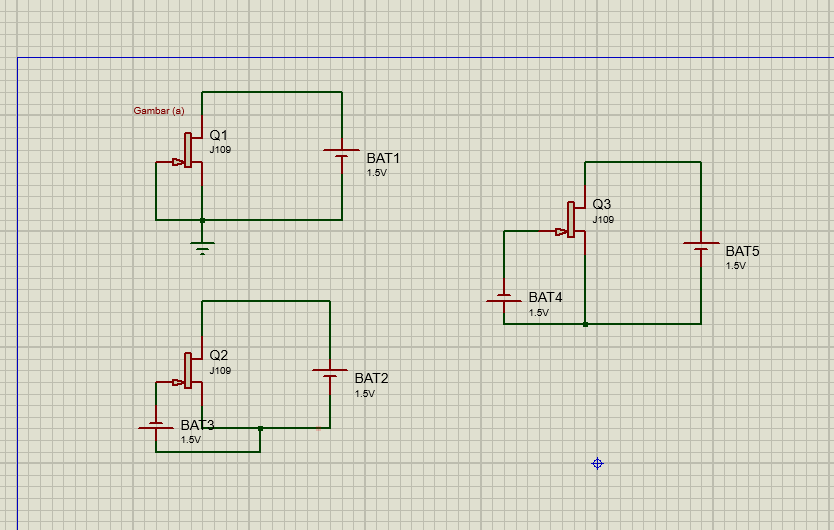

Gambar 5.3

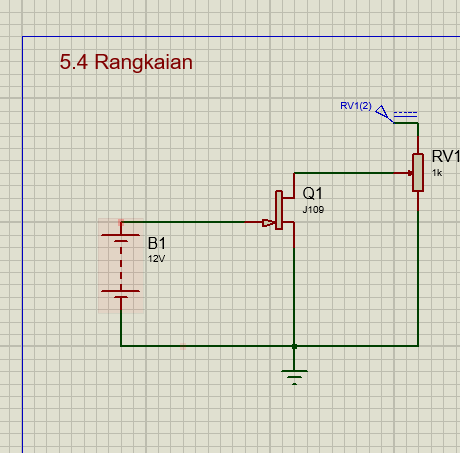

Gambar 5.4

Gambar 5.5

Gambar 5.7

Gambar 5.8

Gambar 5.9

Gambar 5.10

Gambar 5.13

Gambar 5.14

C. Vidio

EXAMPLE[Kembali]

EXAMPLE 5.1

Buat sketsa kurva transfer yang ditentukan oleh IDSS 12 mA dan VP 6 V !

SOLUSI :

Dua titik plot ditentukan oleh

IDSS = 12 mA dan VGS = 0 V

dan ID = 0 mA dan VGS = VP

Pada VGS = VP / 2 = 6 V / 2 = 3 V arus drain akan ditentukan oleh ID = IDSS / 4 = 12 mA / 4 = 3 mA. Di ID = IDSS / 2 = 12 mA / 2 = 6 mA gerbang-ke-sumber tegangan ditentukan oleh VGS 0,3VP 0,3 (6 V) 1,8 V.

Keempat titik plot didefinisikan dengan baik pada Gambar 5.16 dengan kurva transfer lengkap.

Gambar 5.16 Kurva transfer untuk Contoh 5.1.

EXAMPLE 5.2

Buat sketsa kurva transfer untuk perangkat saluran-p dengan IDSS 4 mA dan VP 3 V.

SOLUSI :

Pada VGS VP / 2 3 V / 2 1,5 V, ID IDSS / 4 4 mA / 4 1 mA. Di ID IDSS / 24 mA / 2 2 mA, VGS 0,3VP 0,3 (3 V) 0,9 V. Kedua titik plot muncul pada Gambar.

5.17 bersama dengan poin-poin yang ditentukan oleh IDSS dan VP.

Gambar 5.17 Kurva transfer untuk Contoh 5.2

PROBLEM[Kembali]

Problem No. 1

1. Gambarkan konstruksi dasar JFET saluran-p

Jawab :

Problem No. 8

8. Secara umum, beri komentar tentang polaritas berbagai tegangan dan arah arus untuk JFET n-channel versus JFET p-channel

Jawab :

Saluran atau Kanal pada jenis ini terbentuk dari bahan semikonduktor tipe N dengan satu ujungnya adalah Source (S) dan satunya lagi adalah Drain (D). Mayoritas pembawa muatan atau Carriers pada JFET jenis Kanal-N ini adalah Elektron.

Saluran pada JFET jenis Kanal-P terbuat dari Semikonduktor tipe P. Mayoritas pembawa muatannya adalah Hole. Bagian Gate atau Gerbang (G) dan Subtrate-nya terbuat dari bahan Semikonduktor tipe N.

Pilihan Ganda[Kembali]

1. Gambar dibawah ini adalah JFETs channel .........

A. m

B. n

C. o

D. p

E. q

2. Gambar di bawah ini merupakan JFETS channel .....
