Sensor Ultrasonik Sederhana
[KEMBALI KE MENU SEBELUMNYA]
DAFTAR ISI
1. Hardware
2. Rangkaian Simulasi
3. Flowchart
4. Listing Program
5. Video
6. Kondisi
7. Link Download
1. Tujuan
a. Mampu memahami tentang sensor ultrasonik
b. Mampu menggunakan proteus dan mengaplikasikannya.
c. Mampu memahami rangkaian.
2. Alat dan Bahan
a. NE555
IC Timer atau IC Pewaktu adalah jenis IC yang digunakan untuk berbagai Rangkaian Elektronika yang memerlukan fungsi Pewaktu dan multivibrator didalamnya. Beberapa rangkaian yang memerlukan IC Timer diantaranya seperti Waveform Generator, Frequency Meter, Jam Digital, Counter dan lain sebagainya. IC Timer atau IC Pewaktu yang paling populer saat ini adalah IC 555 yang dikembangkan oleh Hans R. Camenzind yang bekerja untuk Signetic Corporation pada tahun 1970-an. Pada dasarnya, IC Timer 555 merupakan IC Monolitik pewaktu yang menghasilkan Osilasi (Oscilation) dan Waktu Penundaan (Delay Time) dengan keakuratan dan kestabilan
b. Kapasitor 0.5pF
Kapasitor atau disebut juga dengan Kondensator adalah merupakan salah satu Komponen Elektronika Pasif yang paling banyak digunakan dalam rangkaian peralatan elektronika. Fungsi Kapasitor yang dapat menyimpan muatan listrik dalam waktu sementara membuatnya menjadi Komponen Elektronika yang penting
c. Resistor 1k ohm
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.
d. Sensor Ultrasonik
Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya. Cara kerja sensor ini didasarkan pada prinsip dari pantulan suatu gelombang suara sehingga dapat dipakai untuk menafsirkan eksistensi (jarak) suatu benda dengan frekuensi tertentu. Disebut sebagai sensor ultrasonik karena sensor ini menggunakan gelombang ultrasonik (bunyi ultrasonik)
e. Counter Timer
Timer dan counter memiliki prinsip kerja yang sama, jika suatu kondisi telah terpenuhi, maka eksekusi akan dilakukan. Perlu diperhatikan, TC number untuk instruksi timer dan counter. Dalam sebuah program, masing-masing timer dan counter harus didefinisikan denan TC number yang berbeda. Sebagai contohnya, jika TIM000 telah dipakai maka jangan memakai CNT000, pakailah misalnya CNT001
f. Logic State
"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."
3. Dasar Teori
Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (bunyi) menjadi besaran listrik dan sebaliknya.Rangkaian sensor ultrasonik ini menggunakanNE555 yang outputnya berupa waktu pantulan gelombang.Pada dasarnya aplikasi utama IC NE555 ini digunakan sebagai Timer (Pewaktu) dengan operasi rangkaian monostable dan Pulse Generator (Pembangkit Pulsa) dengan operasi rangkaian astable. Selain itu, dapat juga digunakan sebagai Time Delay Generator dan Sequential Timing. NE555 yang mempunyai 8 pin (kaki),pada dasarnya aplikasi utama IC NE555 ini digunakan sebagai Timer (Pewaktu).

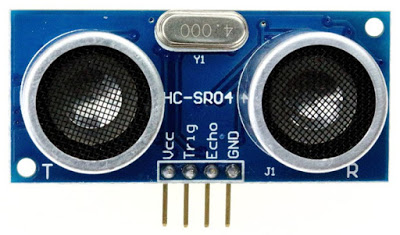

Karakteristik HC-SR04 :
Tegangan sumber operasi tunggal 5.0 V
Konsumsi arus 15 mA
Frekuensi operasi 40 KHz
Minimum pendeteksi jarak 0.02 m (2 cm)
Maksimum pendeteksian jarak 4 m
Sudut pantul gelombang pengukuran 15 derajat
Minimum waktu penyulutan 10 mikrodetik dengan pulsa berlevel TTL
Pulsa deteksi berlevel TTL dengan durasi yang bersesuaian dengan jarak deteksi
Dimensi 45 x 20 x 15 mm
Fungsi Pin-pin HC-SR04 :
VCC = 5V Power Supply. Pin sumber tegangan positif sensor.
Trig = Trigger/Penyulut. Pin ini yang digunakan untuk membangkitkan sinyal ultrasonik.
Echo = Receive/Indikator. Pin ini yang digunakan untuk mendeteksi sinyal pantulan ultrasonik.
GND = Ground/0V Power Supply. Pin sumber tegangan negatif sensor.
Grafik Respon Waktu Sensor Ultrasonik :
Pada grafik diatas terlihat bahwa hasil pengukuran sensor ultrasonik ini tidak linier. Hasil pengukuran ini tidak linier ini disebabkan karena sensor ini sangat peka terhadap perubahan sudut pantulan. Sedikit saja posisi sudut sensor dengan halangan didepannya bergeser, maka tegangan output akan berkurang.
4.Rangkaian dan Prinsip Kerja
